Khái quát



1/Hòa đồng bộ máy phát điện là gì :

Hòa đồng bộ các máy phát điện là hình thức mắc song song các máy phát điện cấp cho 1 hệ phụ tải .Đây là giải pháp kỹ thuật cao và đòi hỏi tính chuyên nghiệp trong cài đặt và vận hành cho nên trước khi sử dụng giải pháp bạn phải xác định rõ nhu cầu khi nào phải sử dụng giải pháp máy phát điện song song cấp cho 1 hệ phụ tải.

2/Khi nào cần hòa đồng bộ máy phát điện:



- Khi công suất yêu cầu lớn hơn công suất của một máy

- Khi phụ tải của bạn thay đổi nhiều mà bạn lại muốn tiết kiệm nhiên liệu



Khi bạn đã có một máy và bạn muốn mua thêm một hay vài cái nửa do công suất sử dụng điện tăng vì tình hình sản xuất kinh doanh

• Khi hệ thống của bạn làm việc liên tục 24 giờ trong ngày và 7 ngày trong tuần và bạn không muốn gián đoạn khi chuyển tải từ máy này sang máy khác.

3/ Tại sao phải hòa đồng bộ máy phát điện, nó có gì tốt hơn so với 1 tổ máy lớn, hoặc các tổ máy riêng rẽ.



Hòa đồng bộ để tăng công suất mà 1 máy không đáp ứng được



Đúng vậy nhiều trường hợp nhà máy lớn công suất máy phát điện cần dùng đến gần 10 Mega Wat, 1 tổ máy lớn nhất hiện tải sẽ không đáp ứng được tải nên cần hòa  2 hay nhiều tổ máy với nhau.

Hòa Đồng Bộ là phương án dự phòng 2 hoặc nhiều máy phát hiệu quả nhất.

Có những nhà máy đặc thù như Kho Lạnh, Lò Luyện Kim, Lò Đúc Nhựa, PCCC Cho Kho Xăng Dầu, Khai Thác Than... hay các Ngân Hàng lớn, tt Thông Tin Liên Lạc...  có các máy chủ chứa dữ liệu của cả 1 hệ thống là những nơi không bao giờ được phép mất điện. 1 máy phát điện dự phòng là chưa đủ cần thêm mác khác để dự phòng cho nhau trong trường hợp hỏng hóc của máy kia. Trọng hệ máy phát Hòa Đồng Bộ 1 sự cố của 1 máy phát không làm ảnh hưởng đến hoạt động của các máy khác chính vì vậy khi gặp sự cố 1 máy các máy khác vẫn có thể cấp điện bình thường cho toàn hệ thống. Ưu điểm là vừ dự phòng máy phát, vừa chạy tiết kiệm...

Có thêm các cách dự phòng 2 máy phát điện khác như:

1 là: 2 máy phát thì cho chạy 1 máy, 1 máy kia không chạy, chờ đến khi 1 máy có sự cố, dùng cầu giao,máy cắt chuyển nguồn sang dùng nguồn máy phát dự phòng. Ưu điểm đơn giản, không cần chế tạo tủ hòa. Nhược điểm mất thêm hệ chuyển đổi nguồn 2 máy, phải chọn 2 máy phát lớn vì bình thường chỉ mạy 1 máy và 1 máy đó cũng phải cấp được hết tải cho hệ thống gây lãng phí.

2  là (trường hợp này dùng nhiều): 2 máy phát chạy cho 2 lộ tải riêng biệt, xây dựng thêm hệ thống cầu giao đảo, ats dự phòng trong trường hợp 1 máy phát lỗi, chuyển đổi cầu giao đảo ATS cho 1 máy khác cấp tải cho cả 2 lộ tải. Ưu điểm không cần chế tạo tủ hòa. Nhược điểm hệ cầu giao đảo, ATS phức tạp, dân dẫn phức tạp.

4/ Hòa đồng bộ là phương án tiết kiệm điện tiết kiệm chi phí vận hành máy phát tốt nhất.

Với một số khách sạn hạng sang, nhà hàng... với đặc thù là lượng tải sử dụng không cố định, nhiều điện khi nào mùa hè, mùa du lịch, đông khách, buổi trưa nóng, giờ cao điểm và sử dụng ít tải khi vào mùa đông, giờ thấp điểm, ít khách...

Thay vì sử dụng 1 con máy phát to, chi phí vận hàng tốn kém chuyển sang dùng 2 tổ máy bé hơn và phương án Hòa Đồng Bộ với nhau. Khi nhiều tải chạy 2 máy, khi ít tải, chạy 1 máy.





Hệ thống tủ hòa

B. KIẾN THỨC (Tham khảo)

1. Thế nào là một hệ thống máy phát điện song song (hòa đồng bộ)?

Một hệ thống máy phát điện làm việc song song khi có nhiều máy cùng cấp cho một tải hoặc một hệ thống tải chung.

2. Những điều kiện để máy phát điện làm việc song song?

Máy phát điện muốn làm việc song song phải thỏa mãn các yêu cầu cơ bản như sau:

- Điện áp của các máy phát phải bằng nhau: thường thì độ sai lệch điện áp của các máy không được lớn hơn 5%

- Tần số các máy phát phải bằng nhau: nếu không bằng nhau sẽ có hiện tượng phân bố tải không điều trên các máy

- Thứ tự pha các máy phải giống nhau.

Ngoài hai điều kiện trên, để hệ thống làm việc ổn định, an toàn cần được trang bị thêm hệ thống bảo vệ,đo lường cho từng máy phát và cho hệ thống

3.Thế nào là hòa đồng bộ (synchronize)?

Hòa đồng bộ là quá trình đưa các máy hoặc các hệ thống đang làm việc riêng lẽ vào làm việc chung (hay song song) với nhau.

4.Thời điểm hòa đồng bộ là gì?

Là thời điểm thích hợp để đóng các thiết bị đóng cắt cho phép đưa đưa các máy hoặc các hệ thống đang làm việc riêng rẽ vào làm việc chung (hay song song)

5. Thời điểm hòa đồng bộ phải hội đủ các điều kiện nào?

- Hai hệ thống phải có cùng tần số, điện áp và thứ tự pha.

- Hai hệ thống phải có cùng pha, độ lệch pha tại thời điểm đóng thiết bị đóng cắt ảnh hưởng trực tiếp đến độ lớn của dòng điện sang bằng chạy quẩn trong các tổ máy phát ( thường gọi là ăn dòng của nhau)

6. Hệ thống hòa đồng bộ (synchronize system) là gì?

 Hệ thống hòa đồng bộ là hệ thống thực hiện các công việc để đưa các máy phát hay các hệ thống vào làm việc song song với nhau.

7. Chức năng của hệ thống hòa đồng bộ là gì?

- Xác định thời điểm hòa đồng bộ.

- Ra lệnh thao tác các thiết bị đóng cắt (đóng vào khi thích hợp và cắt ra khi nguy hiểm).

- Bảo vệ máy phát (tối thiểu phải bảo vệ quá dòng, chống công suất ngược) và hệ thống.

 - Điều khiển quá trình phân chia tải (load sharing) giữa các máy.

8. Có phải tổ máy nào cũng có thể hòa đồng bộ với nhau?

Như đã trình bày ở trên, Máy phát điện muốn hòa đồng bộ (làm việc song song) cần phải điều chỉnh được hai tham số quan trọng nhất: tần số (F) và điện áp (U) do vậy máy phải có cấu hình tiêu chuẩn như sau:

Đầu phát điện phải có bộ điều chỉnh điện áp có thể điều chỉnh từ xa (tín hiệu điều chỉnh để hòa)

Động cơ diesel phải có cơ cấu điều khiển nhiên liệu (tốc độ) (EFC- Electronic Fuel Control) từ xa (tín hiệu điều chỉnh hòa)

Lưu ý: Những động cơ sử dụng kim phun điện tử (Hộp đen) có thể cần can thiệp bằng phần mềm để mở khóa tính năng điều khển nhiên liệu (tốc độ) từ xa (tín hiệu điều chỉnh hòa)



 C. CẤU HÌNH TỦ HÒA ĐỒNG BỘ TIÊU CHUẨN

Tủ hòa đồng bộ tiêu chuẩn gồm có:



Bộ vỏ tủ hòa đồng bộ thiết kế tiêu chuẩn



    Tủ được làm bằng tôn 2ly, 2 lớp cánh, sơn tĩnh điện và được thiết kế chia các ngăn riêng biệt (ngăn điều khiển,ngăn ACB ) rất thuận tiện và an toàn  cho việc vận hành

ACB đóng cắt hệ động lực (1 ACB cho 1 máy phát điện)

   ACB được sử dụng có công suất phù hợp với công suất máy phát điện, có đầy đủ phụ kiện kèm theo cần thiết (cuộn đóng,cuộn cắt,mô tơ lò xo nạp,cuộn bảo vệ thấp áp)

    Lưu ý: Nên chọn ACB có công suất sát với công suất dự phòng của máy phát điện nhất để giảm bớt chi phí

Điều khiển hòa đồng bộ  ( 1 điều khiển hòa cho 1 máy phát điện)

    Điều khiển được sử dụng có tính năng hòa phù hợp với cấu hình của máy phát.

Hệ thống thanh cái đồng động lực chính và phụ

    Thanh cái chính phụ được mạ thiếc và bọc 1 lớp gen co nhiệt đánh dấu màu các pha,sử dụng phù hợp với công suất ACB  theo tiêu chuẩn việt nam,quốc tế về tính toán công suất thanh cái đồng

Hệ thống cầu chì rơ le cầu đấu điều khiển

    Sử dụng, đấu nối đúng, phù hợp và đảm bảo cho hệ thống điều khiển tủ hòa

Hệ thống đèn báo

    Đèn báo sử dụng rõ ràng, dễ nhìn,dễ hiểu





D. CẤU HÌNH CƠ BẢN CHUNG CỦA BỘ ĐIỀU KIỂN HÒA

-     Điều chỉnh 2 máy cùng điện áp và tần số, chời thời điểm hòa và đóng hòa 2        máy với nhau . (để Hòa được 2 máy phát điều khiển là phải điều chỉnh được tốc độ, điện áp máy phát như vậy máy phát phải là máy phát có điều tốc điện tử, hộp đen, AVR máy phát phải là loai AVR có khả năng hòa được)



 Đo đếm công suất máy phát và phụ tải



Tự động điều chỉnh để cân bằng công suất máy phát đang chạy, tự động sa thải máy khi công suất tải thấp và tự động nổ máy phát bổ sung khi nhận thấy công suất tải cao

 Hệ thống truyền thông nội bộ (song song hoặc canbus)

 Truyền thông giữa các máy (canbus, modbus, profile bus,…)

Truyền thông với máy tính (PC) bằng giao thức RS232, ethernet,…

E.Một số hệ điều khiển có tính năng hòa phổ biến trên thị trường Việt Nam hiện nay:



F. CÁC PHƯƠNG ÁN HÒA ĐỒNG BỘ

1/ Sử dụng tủ hòa đồng bộ.

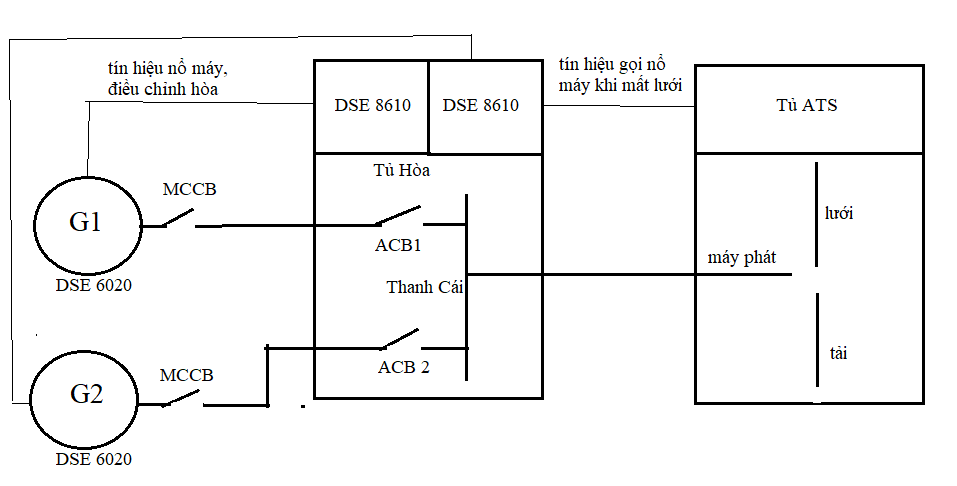

Sơ đồ hòa tủ.

Ưu điểm: Tủ hòa và máy không liên quan đến nhau, thường thì có thể 1 đơn vị cấp máy phát, 1 đơn vị cấp tủ hòa.

Qua hình trên ta thấy tín hiệu điện động lực từ máy phát đi qua MCCB(attomat) đầu cực sau đó vào ACB tủ hòa để thực hiện tính năng hòa.

2/Hòa trực tiếp trên máy phát dùng điều khiển hòa và ACB dầu cực gắn trên máy.

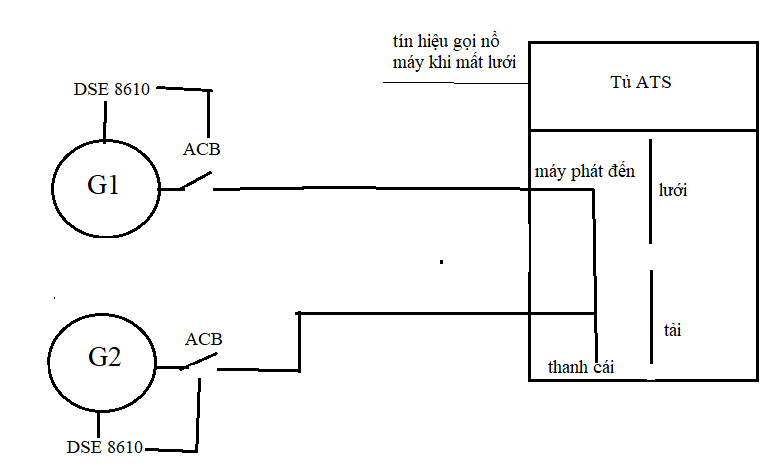

Sơ đồ hòa máy

Ưu điểm: là phương án hòa tiết kiệm chi phí nhất, gần như tiết kiệm nguyên 1 vỏ tủ hòa, hệ thanh cái tủ hòa, 2 điều khiển trung gian DSE 6020, 2 MCCB đầu cực máy phát.

Nhược điểm: hệ hòa máy phát không có tủ hòa, không tính được thêm chi phí tủ hòa với khách.

Với chi phí phương án Hòa trực tiếp như vậy liệu có an toàn?

Câu trả lời là hoàn toàn an toàn và đôi khi còn tối ưu hơn về mặt tín hiệu. Khi dùng phương án hòa tủ điều khiển Hòa thường để rất xa máy phát khi đó tín hiệu điều khiển tốc độ, và tín hiệu điều khiển điện áp (+-5V) sẽ dễ bị nhiễu dẫn đếu độ ổn định hòa kém hơn so với điều khiển Hòa đặt trên máy.



Phân tích tác dụng MCCB đầu cực máy phát.

MCCB máy phát liệu có tác dụng bảo vệ quá tải. Phần lớn MCCB máy phát không có tính năng bảo vệ quá tải vì bao giờ chọn MCCB máy phát cũng lớn hơn cực đại 110% của máy phát. Liệu máy phát có thể chạy hơn 110%, chắc chắn là không thể. Hơn nữa atomat bảo vệ theo hàm đặc tính thời gian có nghĩa là khi dòng qua atomat càng lớn atomat bảo vệ càng nhanh, còn tầm bằng định mức thì phải mất khoảng thời gian rất lâu nó mới bảo vệ.

 Khi có sự cố ngắn mạch đầu ra máy phát thì sao? Liệu MCCB có bảo vệ? (Chưa gặp trường hợp nào MCCB bảo vệ kịp), nếu đóng tải lớn hơn công suất máy phát điện thì máy phát điện đột ngột dừng máy phát. Khi máy phát dừng, vòng tua máy phát giảm, điên áp máy phát giảm về 0 dẫn đến hết ngắn mạch vì vậy MCCB máy phát sẽ chưa bảo vệ.

Vậy MCCB đầu cực máy phát là thừa? Ở đây không thừa MCCB có tính năng như 1 thiết bị đóng cắt, trường hợp test máy không muốn điện ra tủ ATS ta có thể cắt atomat, thứ 2 bảo vệ nguồn điện xông từ ngoài vào máy phát. Một số trường hợp tủ ATS đầu sai dẫn đến xông điện lưới và máy phát, khi đó MCCB có tác dụng bảo vệ ngắn mạch cắt nguồn điện khỏi cuộn dây đầu phát.

Ở phương án Hòa Tủ máy phát được đi qua MCCB rồi mới đến máy phát. Ở phương án Hòa trực tiếp trên máy phát thì không.

Xem tính chất MCCB này. Thực tế MCCB này rất ít tác dụng bản thân ACB ngoài tính năng có thể điều khiển đóng cắt bằng điện còn có tính năng bảo vệ ngắn mạch hết sức hiệu qua, tốc độ bảo vệ nhanh, độ ổn định cao hơn hẳn MCCB. Vì vậy MCCB trước ACB tác dụng không cao.
